ABLOY MP420 40/92/24/2000 - Elektromotorický samozamykací lištový zámek

Popis

---

---

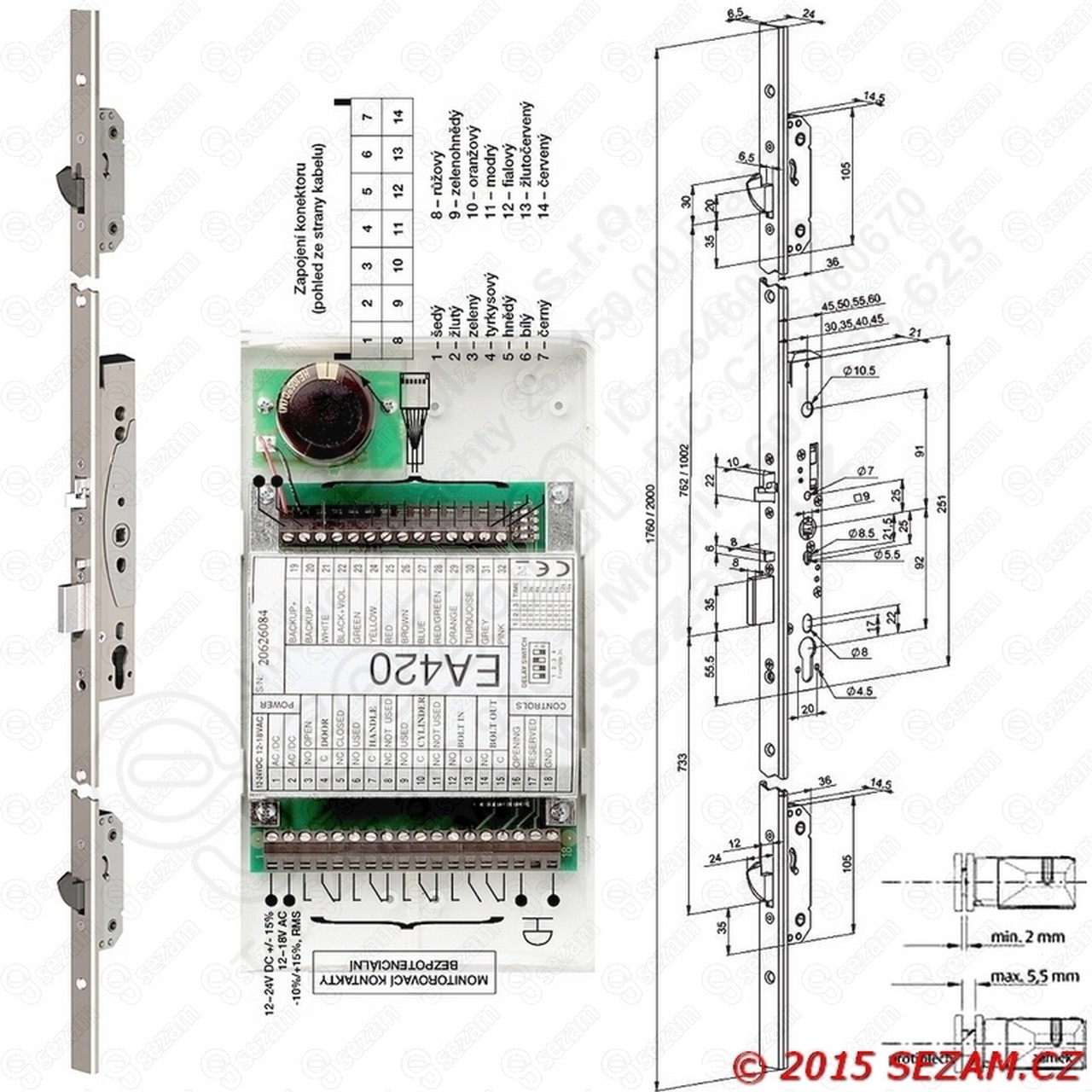

ABLOY MP420 Multipoint – elektromotorický úzký vícebodový zámek s externí ústřednou EA420

Použití:
Pro vnitřní i venkovní rámové dveře s úzkým profilem rámu.
Vhodný pro dveře s velkým počtem průchodů 200 a více za den.
Zámek může být ovládán výstupním kontaktem ze čtečky karet, klávesnice, pohybového čidla, tlačítkem, apod.
Zámek ABLOY MP420 multipoint lze použít ve spojení s různými typy pohonů dveří, viz. kapitola "Pohony dveří".
Určen jak pro průchozí dveře se čtečkou na obou stranách, tak i pro vstupní dveře, které jsou ovládány elektricky jen z venkovní strany - z vnitřní strany antipanic funkce vždy umožňuje otevřít dveře stisknutím kliky = nouzový východ.
Lze použít do požárně odolných dveří.

Výhody:
Pravolevý - obousměrná střelka.
Samozamykací - při každém zavření dveří se automaticky vysune závora zámku a háky.
Jištěné zamykání zámku - v zamčeném stavu jsou vysunuty háky, závora a zároveň je blokována střelka zámku - zámek je zajištěn ve čtyřech bodech.
Jednotné napájení 12 - 24 V DC, 12 - 18 V AC.
Rychlé odemčení zámku 0,7s.
Možnost monitorování činnosti zámku - viz. "Signalizace" v části "Technická data".

Certifikace:
ČSN EN 179 - Pro únikové východy
ČSN EN 1125 - Pro panikové únikové východy
ČSN EN 1634-1 - Pro požárně odolné dveře
ČSN EN 12209:2004 Stavební kování.
Zámky a závory. Mechanicky ovládané zámky, závory a protiplechy

Funkce zámku:
Po příchodu aktivačního signálu je motoricky zatažena závora společně s háky dovnitř zámku a následně odblokována střelka. Zámek je odemčen a dveře je možné otevřít pouhým zatlačením.
Po uzavření dveří je zajišťovací střelka společně s hlavní střelkou zatlačena o protiplech do těla zámku a po vyskočení hlavní střelky do zárubně dojde k automatickému vysunutí závory, háků a následnému zablokování střelky. Zámek je uzamčen ve čtyřech bodech a je elektromotoricky chráněn proti vysunutí závory a háků mimo zárubeň.
Zámek je propojen s externí ústřednou EA420, která je součástí dodávky.
V případě výpadku napájení zůstává zámek v uzamčeném stavu.
Zámek je vždy možné odemknout cylindrickou vložkou z obou stran dveří nebo stiskem kliky z vnitřní strany dveří, tzv. antipanic funkce.

Poznámka:
Zámek je vybaven konektorem pro připojení k externí ústředně pomocí kabelu EA218 (EA219). Kabel musí být veden od zámku rámem dveří přes zadlabací průchodku (EA280, 10314-10-00) nebo povrchovou průchodku (8812, TSB - C) do zárubně dveří a následně pak do externí ústředny EA420. V souvislosti s normou ČSN EN 1125 doporučujeme použít příčné panikové kování effeff 8000, které je zvláště vhodné pro rámové dveře.
