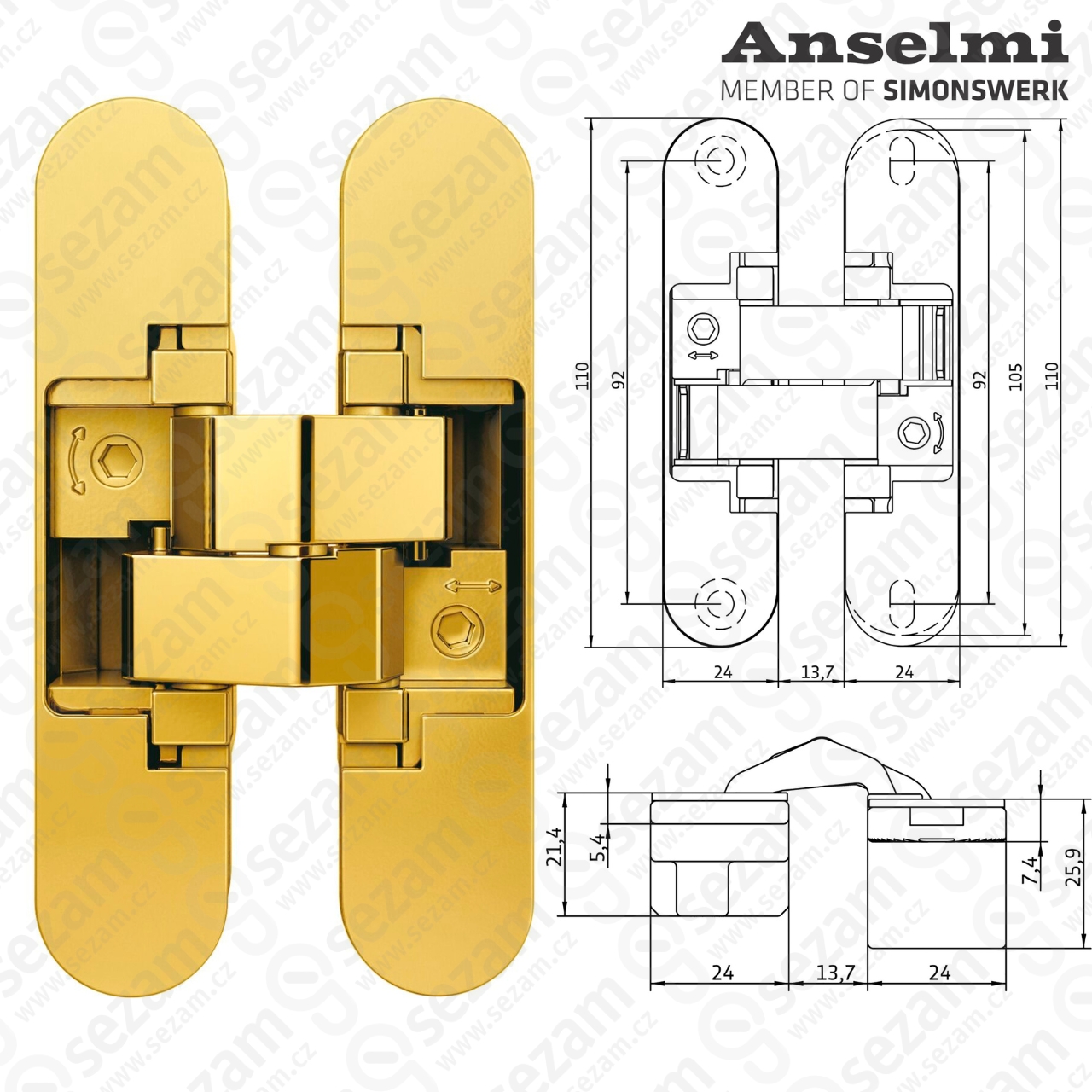

ANSELMI AN 150 3D, MOSAZ - Skrytý závěs s regulací, pant
- Kód zboží:
- 350909
- Výrobce:
- ANSELMI
- Kategorie:
- DVEŘE A PŘÍSLUŠENSTVÍ | Panty a závěsy | Panty do dřeva | Skryté závěsy | ANSELMI
- EAN:
- 8054608708600
- Skladem:
- 0 ks
620 Kč s DPH
512,40 Kč bez DPH
TATO CENA JE PLATNÁ JEN PRO AKTUÁLNÍ SKLADOVÉ MNOŽSTVÍ
Popis
Technické údaje, popisy a obrázky výrobků jsou převzaty od výrobců a dodavatelů, kteří si si vyhrazují právo na jejich změnu. Provozovatel e-shopu neručí za tiskové a obsahové chyby na serveru a proto nejsou důvodem k reklamaci výrobku.
SIMONSWERK ANSELMI AN 141 3D FVZ 14/40 – skrytý 3D závěs pro bezfalcové dveře do 40 kg
SIMONSWERK ANSELMI AN 141 3D FVZ 14/40 je kompletně skrytý dveřní závěs určený pro bezfalcové interiérové dveře o tloušťce 40 mm se zapuštěnou zárubní. Provedení FVZ je speciálně navrženo pro zárubně se zapuštěním až 14 mm.
Závěs je vhodný pro dřevěné i hliníkové zárubně. Při zavřených dveřích zůstává celý mechanismus skrytý, takže nenarušuje čistý a moderní vzhled dveří.
Díky 3D seřízení lze po montáži přesně nastavit polohu dveřního křídla ve třech směrech – stranově, výškově a v přítlaku. Při použití 2 závěsů na dveřní křídlo o rozměru 900 × 2100 mm je nosnost až 40 kg.
Hlavní vlastnosti
kompletně skrytý dveřní závěs
provedení FVZ pro zapuštěné zárubně
pro zapuštění zárubně až 14 mm
pro dveřní křídlo o tloušťce 40 mm
pro bezfalcové interiérové dveře
vhodný pro dřevěné a hliníkové zárubně
3D seřízení
středová montáž
nosnost až 40 kg
úhel otevření až 180°
univerzální pro pravé i levé dveře
materiál: zamak / acetal
Možnosti 3D seřízení
stranové seřízení: ± 1,5 mm
výškové seřízení: ± 2,5 mm
seřízení přítlaku: ± 1,0 mm
Technické parametry
Typ: skrytý dveřní závěs
Model: ANSELMI AN 141 3D FVZ 14/40
Provedení: FVZ – pro zapuštěnou zárubeň
Max. zapuštění zárubně: 14 mm
Nosnost: max. 40 kg při použití 2 závěsů
Tloušťka dveřního křídla: 40 mm
Celková délka: 144 mm
Šířka dveřní části: 30 mm
Šířka rámové části: 30 mm
Úhel otevření: 180°Průměr frézy: 16 mm
Průměr kopírovacího kroužku: 27 mm
Montáž: středová
Orientace: DIN pravá / levá
Materiál: zamak / acetal
Doporučené upevnění
Výrobce doporučuje:
strana zárubně: zápustné šrouby DIN 7505 A, O 5,0 mm
strana dveřního křídla: šrouby s půlkulatou hlavou DIN 7505 B, O 4,0 mm
V případě potřeby lze výškové nastavení závěsu zajistit fixačním šroubem.
Alternativně lze pro frézování použít frézu O 14 mm s kopírovacím kroužkem O 25 mm.
Upozornění: Uvedená nosnost 40 kg platí při použití 2 závěsů na dveřním křídle o rozměrech 900 × 2100 mm.
