YALE/FAB/BERA SZLMS 92/55 LEVÝ - Elektromechanický samozamykací zámek, kontrola funkcí

Popis

---

---

BERA SZLMS 92/55 LEVY - Elektromechanický samozamykací zámek, kontrola funkcí.

- vhodný pro únikové panikové dveře dle normy EN179
- lze použít do bezpečnostních dveří požárně odolných dveří

Samozamykací zámek elektromechanický BERA je instalován do dveří s vysokou bezpečnostní odolností. Z venkovní strany dveří je odemčen klíčem přes cylindrickou vložku nebo klikou a elektrickým impulsem.

Elektrický impuls na elektromagnetickou cívku zaaretuje pohyblivý mechanizmus v zámku a vnější klika je plně funkční pro otevření dveří. Není-li udělen tento elektrický impuls z tlačítka domácího telefonu nebo kódovacího zařízení do zámku BERA, je klika sice pohyblivá, ale bez možnosti otevření dveří. Na vnitřní straně dveří je použit systém PANIK. Pouhým stiskem kliky je zámek odemčen a dveře otevřeny bez použití klíče. Funkce PANIK je používána pro nouzové východy.

Samozamykací zámek elektromechanický BERA je vždy po zavření dveří dvoubodově uzamčen. Po uzavření dveří je zajišťovací střelka zatlačena o protiplech v zárubni do zámku ve dveřích. Automaticky dojde k vysunutí závory a zablokování střelky zámku. A je ZAMČENO.

Elektromechanický zámek s kontrolou funkcí BERA-M.

BERA-M 2x 3 PIN svorkovnice s 30 cm dlouhými kabely a 12 PIN svorkovnice v zámku.

Třídrátové připojení 12V / DC napájení na elektromagnetickou cívku a signalizaci.

Ovládání kliky – při sepnutí elektromagnetické cívky – OTEVŘENO

3 PIN svorkovnice pro připojení akustické signalizace v zámku a vizuální signalizace na štítu zámku nad vnější klikou.

12 PIN svorkovnice v zámku s třemi mikrospínači, sabotážní ochranou a spínačem na cylindrickou vložku.

Kontrolované funkce:
mikrospínač poloha závory - Vysunuta / Zasunuta
mikrospínač poloha kliky - Stisk kliky
mikrospínač poloha spouštěcí střelky - Otevřeno/Zavřeno
sabotážní smyčka - proti navrtání
spínač cylindrické vložky – Aktivace/Deaktivace systému (Při otočení klíče v cylindrické vložce směrem k hraně dveří, dojde k aktivaci systému v zámku a zámek je pod napětím. Při druhém otočení klíče v cylindrické vložce dojde k deaktivaci systému zámku. Zámek je mechanicky uzamčen, ale není pod napětím. Zámek je bez akustické signalizace.)
Vzhledem ke speciálním konektorům doporučujeme zakoupit prodlužovací kabel viz. příslušenství pro samozamykací zámky.

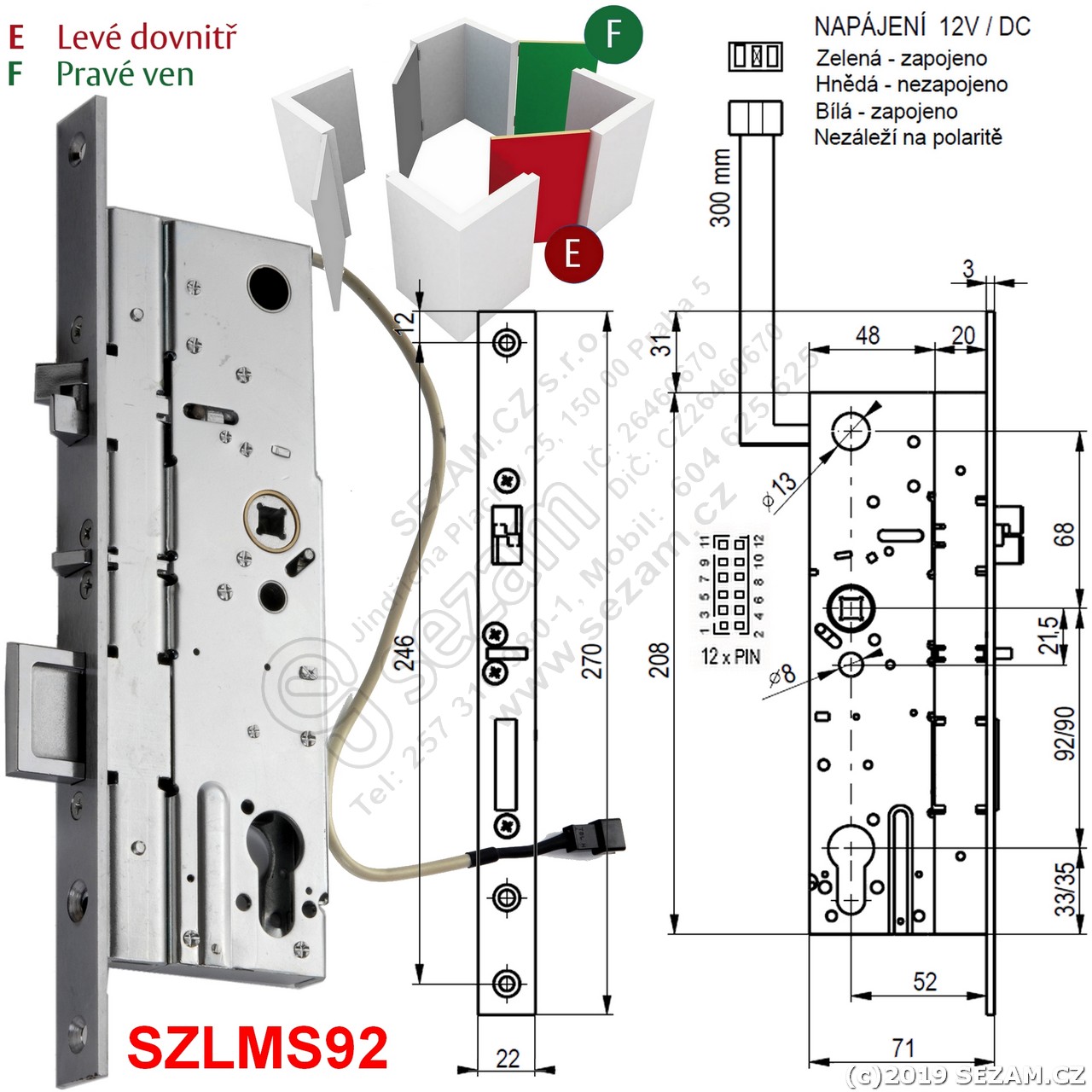

Technické parametry:
Napětí: 12V /DC
Proudový odběr: 220 mA
Max. proudový odběr: 900 mA
Max. doba proudového zatížení v celku: 120 min.
Barva LED diod: ČERVENÁ / ZELENÁ
Délka zámkového kabelu s PIN svorkovnicí: 30 cm
Počet otevření a zavření zámku: 1,5 mil
Počet denních průchodů: neomezen

Rozteč: 92 mm
Hloubka a vložku: 55 mm
Celková hloubka: 71 mm
Čelo: 270 x 22 x 3 mm
Dělený čtyřhran kliky: 8 x 8 mm
Orientace zámků: Levý nebo Pravý

Doba záruky: 24 měsíců

Certifikace:
III.třída bezpečnosti
Certifikát CE
dle ČSN 179
Certifikát NBÚ

Blokování nechtěného vyjetí závory: Při špatném otevření dveří je mechanizmus zámku automaticky natažen tak, aby nedocházelo k opětovnému spouštění závory do polohy ZAMČENO po otevření dveří.

Doplňky - kabel se svorkovnicí v délce 3, nebo 6 m. Pancéřová chromovaná průchodka 30 cm dlouhá ( není v ceně )

Pro typ M a W je nutno zakoupit i prodlužovací kabely, vzhledem ke speciálním konektorům
