effeff 118E.13 A71 10-24V AC/DC - Elektrický otvírač nízkoodb. PROFIX2, MECHANICKÁ BLOKACE

Popis

---

---

effeff 118E.13A71 10-24V AC/DC - Elektrický otevírač nízkoodběrový PROFIX 2, SKRYTÁ ZÁPADKA, MECHANICKÁ BLOKACE

Napájecí napětí (V): 10-24V AC/DC (12V provoz)
Odpor cívky (Ohm): 43
Proudový odběr AC (mA): 250 při 12V, 500 při 24V
Proudový odběr DC (mA): 280 při 12V, 560 při 24V
Trvalý provoz (denní režim) A71 - 11-13V DC 100%ED bez omezení

TECHNICKÁ DATA
Pevnost proti vylomení: 3000 N (306 kg)
Materiál tělesa: zinek – tlakový odlitek
Materiál západky: zinek – tlakový odlitek, mosaz
Rozsah pracovních teplot: -15°C až +40°C
Nastavitelná západka FaFix: max. 3 mm

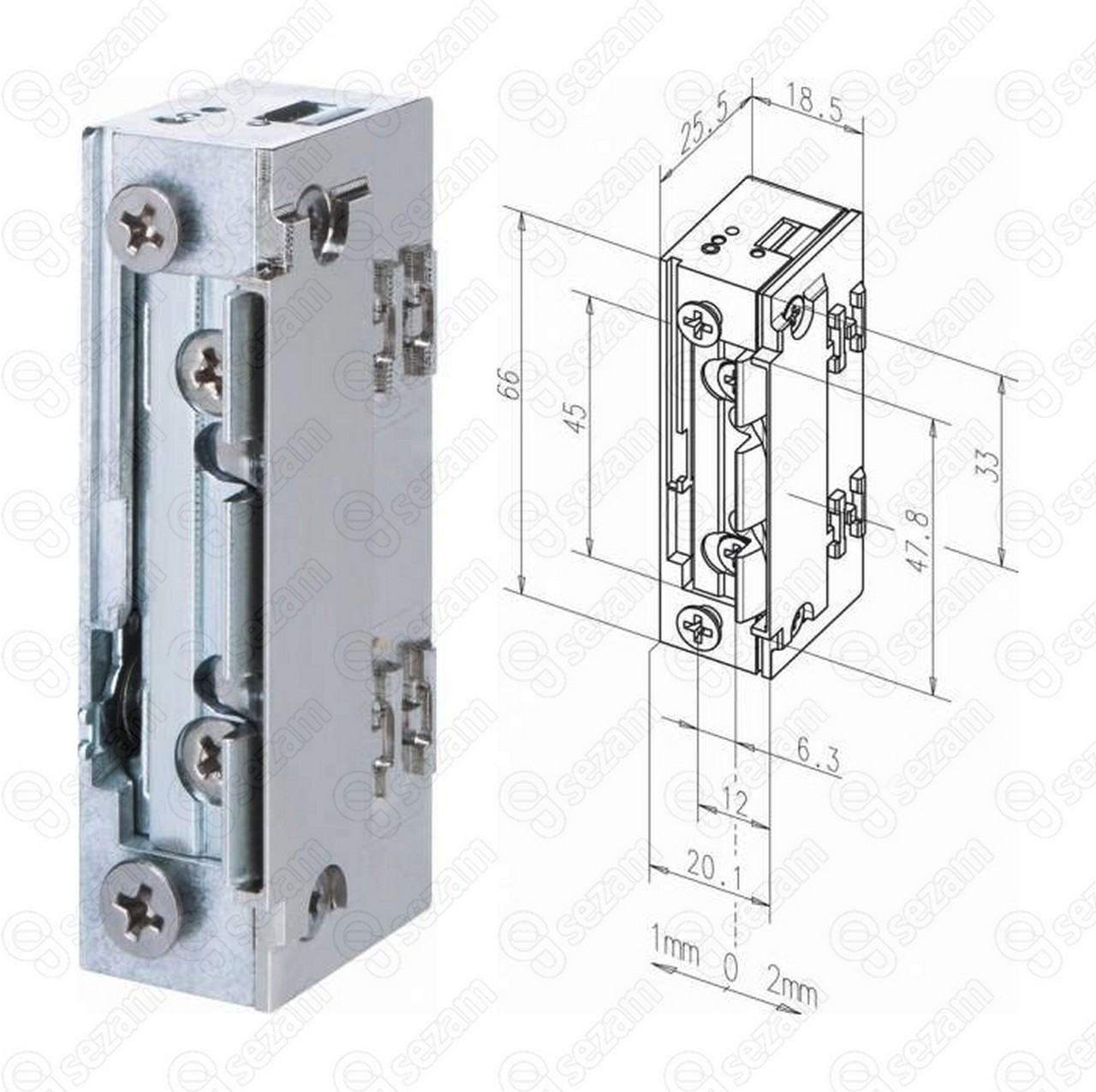

Rozměry 66 x 18,5 x 25,5 mm

Standardní čelní plechy: 106, 021, 343, 324
PROFIX 2 čelní plechy: 688, 689, 690, 691

Použití
• Speciální elektrické otvírače v miniaturním provedení i v provedení pro skrytou montáž PROFIX 2.
• Symetrický konstrukční tvar.
• Rádiusová západka (nevyklápí se mimo tělo otvírače – skrytá montáž).
• Provedení FaFix = nastavitelná západka nebo ProFix = skrytá montáž (provedení Fix jen na objednávku).
• Lze použít pro DIN pravé i levé dveře otočením o 180°.
• Lze instalovat i v horizontální pozici.
• Volitelně dostupná verze s monitorováním střelky (RR) – neplatí pro model s odjištěním pro jeden průchod!

Popis funkce 118E
Umožňuje mechanické nastavení páčky do polohy ODBLOKOVÁNO nebo ZABLOKOVÁNO. V poloze ODBLOKOVÁNO vhodný pro stálý průchod bez použití el. impulzu na neomezeně
dlouhou dobu. Přepnutím páčky do polohy ZABLOKOVÁNO pracuje stejně jako standardní modely el. otvíračů effeff 118.

Poznámka:
Řadu otvíračů 118 nelze použít pro montáž do požárně odolných dveří z důvodu použitého materiálu, který nesplňuje teplotní odolnost cca 1000°C vyžadovanou u požárně odolných dveří.
