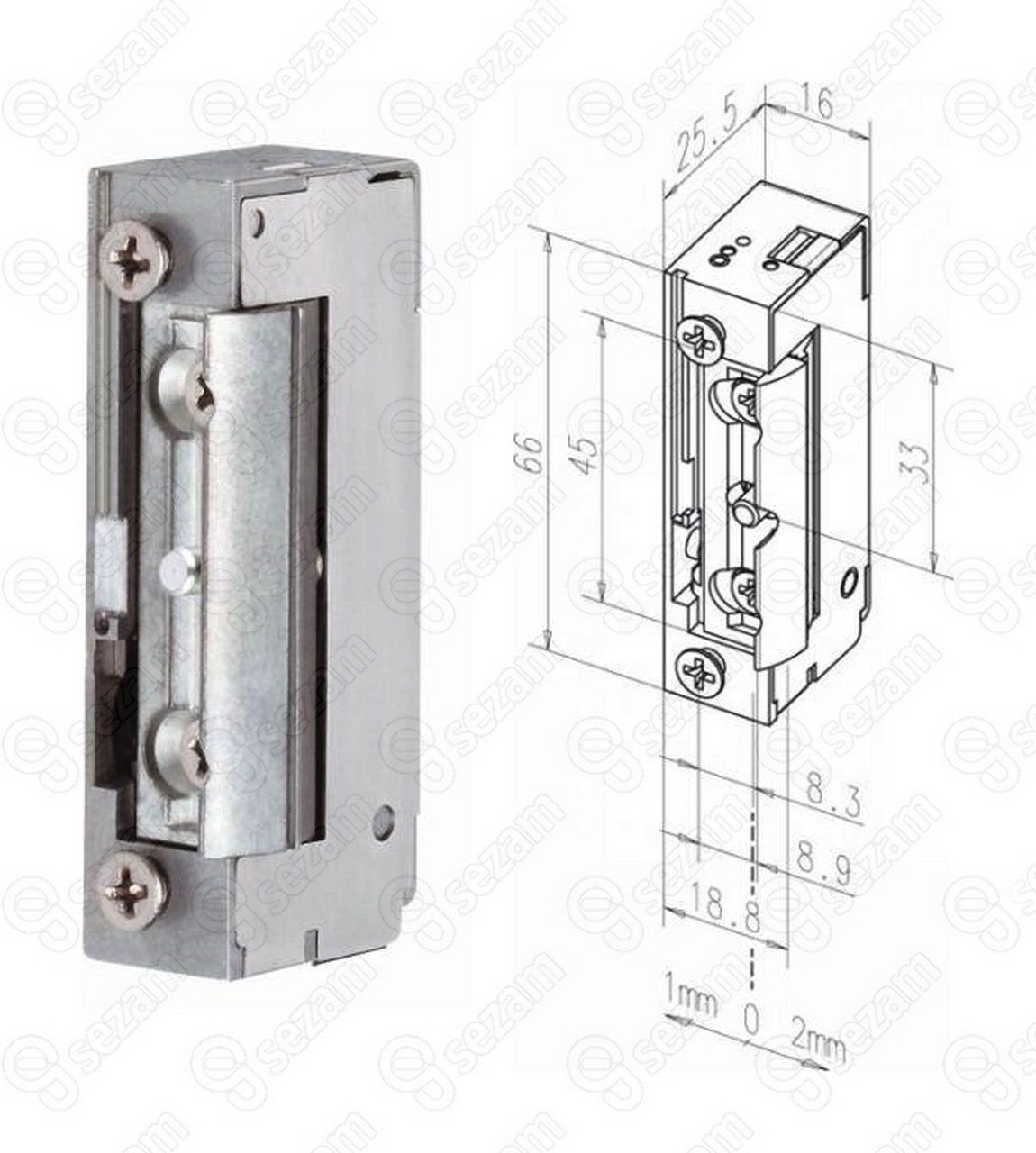

effeff 128 A71 10-24V AVC/DC - Elektrický otvírač nízkoodběrový MK, úzký 16,5 mm

Popis

---

---

effeff 128 A71 10-24V AVC/DC - Elektrický otevírač nízkoodběrový, úzký 16,5 mm s odjištěním pro 1 průchod

Napájecí napětí (V): 10-24V AC/DC (12V provoz)
Odpor cívky (Ohm): 43
Proudový odběr AC (mA): 250 při 12V, 500 při 24V
Proudový odběr DC (mA): 280 při 12V, 560 při 24V
Trvalý provoz (denní režim) A71 - 11-13V DC 100%ED bez omezení

TECHNICKÁ DATA
Pevnost proti vylomení: 3000 N (306 kg)
Materiál tělesa: zinek – tlakový odlitek
Materiál západky: zinek – tlakový odlitek, mosaz
Rozsah pracovních teplot: -15°C až +40°C
Nastavitelná západka FaFix: max. 3 mm
Standardní čelní plechy: 106, 021, 343, 324
PROFIX 2 čelní plechy: 688, 689, 690, 691

Použití
• Speciální elektrické otvírače v miniaturním provedení i v provedení pro skrytou montáž PROFIX 2.
• Symetrický konstrukční tvar.
• Rádiusová západka (nevyklápí se mimo tělo otvírače – skrytá montáž).
• Provedení FaFix = nastavitelná západka nebo ProFix = skrytá montáž (provedení Fix jen na objednávku).
• Lze použít pro DIN pravé i levé dveře otočením o 180°.
• Lze instalovat i v horizontální pozici.
• Volitelně dostupná verze s monitorováním střelky (RR) – neplatí pro model s odjištěním pro jeden průchod!

Provedení otvíračů
• Pod napětím průchozí, bez napětí blokován
(volitelně s monitorováním střelky = 118RR) Označení: 118, 118RR Cívky: A7
• Pod napětím průchozí, bez napětí blokován pro skrytou montáž PROFIX 2 (volitelně s monitorováním střelky = 118.23) Označení: 118.13, 118.23 Cívky: A7
• Pod napětím průchozí, bez napětí blokován + mechanické odblokování (volitelně s monitorováním střelky = RR) Označení: 118E, 118RRE Cívky: A7
• Pod napětím průchozí, bez napětí blokován + mechanické odblokování
(volitelně s monitorováním střelky = 118E.23) pro skrytou montáž PROFIX 2 Označení: 118E.13, 118E.23 Cívky: A7
• Elektrickým impulsem odjištěn pro jeden průchod Označení: 128 Cívky: A7
• Elektrickým impulsem odjištěn pro jeden průchod pro skrytou montáž PROFIX 2 Označení: 128.13 Cívky: A7
• Pod napětím blokovaný, bez napětí průchozí, tzv. reverzní otvírač (volitelně s monitorováním střelky = RR) Označení: 138, 138RR Cívky: E9, F9
• Pod napětím blokovaný, bez napětí průchozí, tzv. reverzní otvírač
(volitelně s monitorováním střelky = 138.23) pro skrytou montáž PROFIX 2 Označení: 138.13, 138.23 Cívky: E9, F9

Poznámka:
Řadu otvíračů 118 nelze použít pro montáž do požárně odolných dveří z důvodu použitého materiálu, který nesplňuje teplotní odolnost cca 1000°C vyžadovanou u požárně odolných dveří.
