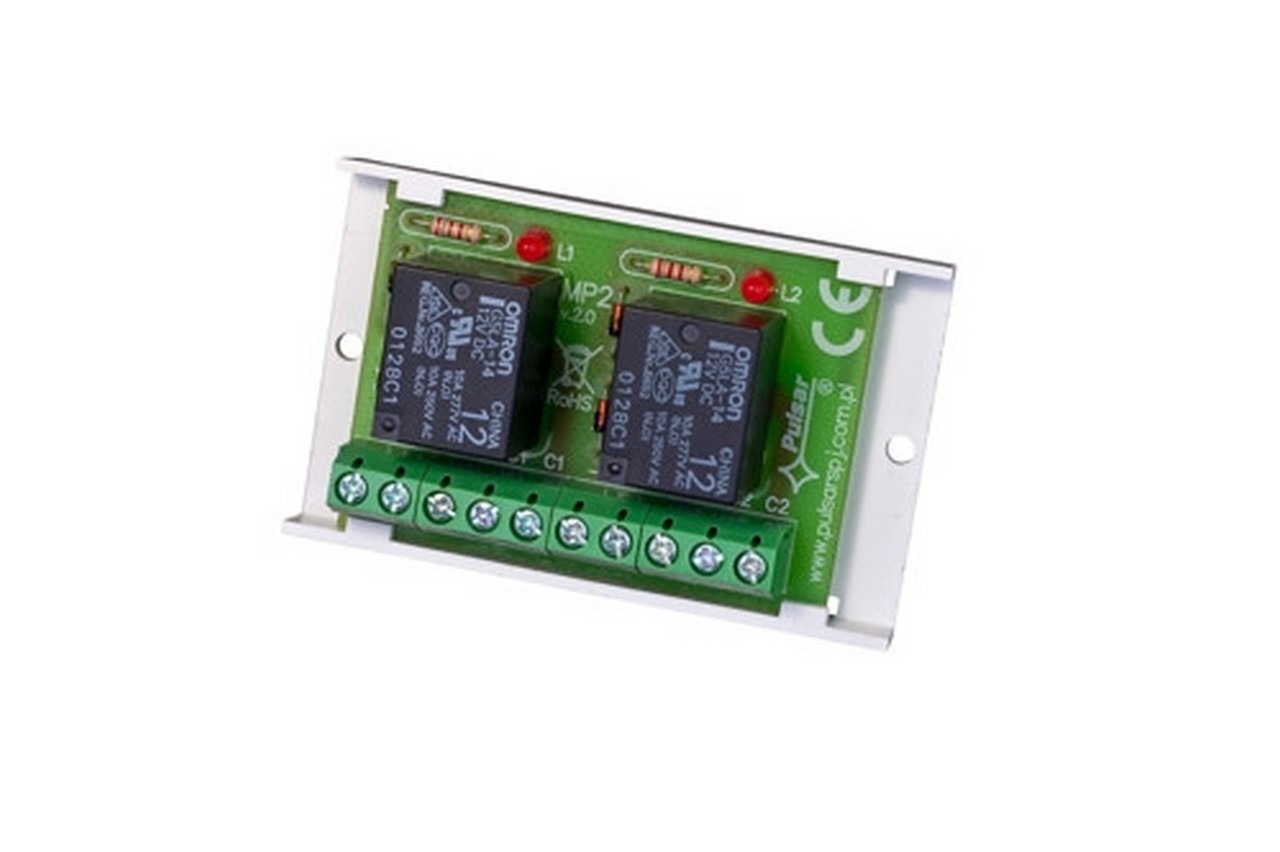

PULSAR AWZ529 - MP2, 12V DC - modul 2x relé 12V (DC), přepínací kontakty, svorkovnice

Popis

---

---

Modul relé je určen pro použití v nízkonapěťových obvodech. Slouží k řízení nebo k indikování různých stavů v poplašných signalizačních systémech EZS, systémech kontroly přístupu EVS. Může být využit ke spínání zařízení s velkým odběrem proudu prostřednictvím výstupů OC poplašných signalizačních systémů. Modul zajišťuje úplné galvanické oddělení napájení (spouštěcího signálu) a napájecích zdrojů spotřebičů. Modul je opatřen optickou signalizací pracovního režimu.

TECHNICKÉ ÚDAJE:
Skříň žádná, konstrukce typu „open frame”, IP00
Rozměry Š=70, D=43, V=23 [mm, +/-2]
Hmotnost netto/brutto: 0,04 / 0,07 [kg]
Montáž montážní páska nebo montážní šrouby x 2
Napájecí napětí cívky 10÷14V DC (-5%/+5%),
Řídící proud cívky 37mA@12V/DC
Rezistance cívky 400 ? (-/+10%)
Výkon cívky 450mW

Počet relé 2
Maximální jmenovité napětí 30V/DC /50V/AC max.
Maximální jmenovitý proud 2A max.
Maximální jmenovitý výkon 60W/100VA
Kontakty relé C/NC/NO
Čas sepnutí/vypnutí 10ms/8ms (-/+5%)
Ochrana před zkraty (SCP, OCP): žádna
Ochrana před přetížením (OLP) žádná
Přepěťová ochrana (OVP): žádná
Přepěťová ochrana žádná
Akustická signalizace práce: žádná
Optická signalizace práce LED diody: stav napájení cívky (x2)
Pracovní podmínky II třída, -10°C÷ 40°C
Certifikáty, osvědčení CE, RoHS
Poznámky vodiče z konektorů ? 0,41÷1,63 (AWG 26-14)
