effeff 1340-20-----E90 12 V DC - Řídicí jednotka únikových dveří

Popis

---

---

effeff Řídicí jednotka únikových dveří 1340-20-----E90, 12 V DC, povrchová montáž

Popis produktu
Certifikovaná řídicí jednotka určená pro ovládání elektrických zámků na dveřích v únikových a nouzových cestách. Ovládací jednotka obsahuje podsvícené nouzové tlačítko s nerozbitným, neoddělitelným a znovupoužitelným ochranným krytem. Integrovaná LED signalizace zobrazuje tři stavy dveří: zelená (odemčeno), červená (zamčeno), žlutá (alarm). Součástí je i nouzová značka se šipkou směřující dolů.

Jednotka je vybavena klíčovým spínačem s europrofilovou půlvložkou (včetně 3 klíčů). Umožňuje nastavení časů pro dočasné odemčení, předalarm a délku alarmu. Sleduje dobu, po kterou zůstávají dveře otevřené při dočasném odemčení. Nabízí výstupy pro alarm a sabotážní kontakt a podporuje připojení k vizualizačnímu systému, ovládacímu panelu nebo OPC serveru pomocí TS sběrnice. Nastavení funkcí probíhá pomocí DIP přepínačů. Zařízení je vhodné pro samostatný offline provoz.

Technické údaje
Napájecí napětí: 12 V DC (SELV)
Výstupní napětí: 12 V DC
Příkon: 0,2 A při 12 V
Výstupní proud pro externí zařízení: max. 0,64 A (v závislosti na externím zdroji napájení)
Provozní teplota: 0 °C až +40 °C
Krytí: IP 20

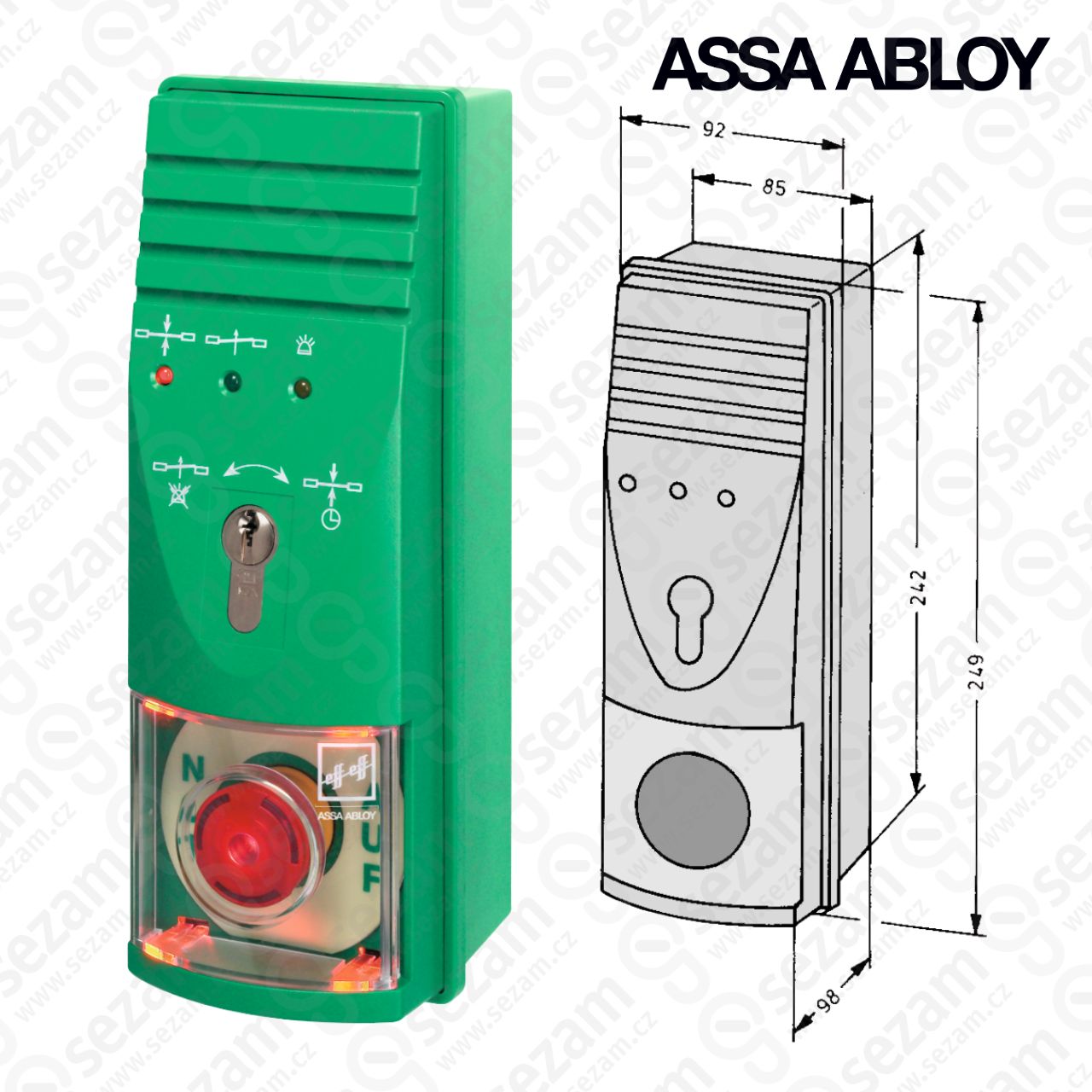

Rozměry (V × Š × H): 249 × 92 × 98 mm
Vstupy:
E1 – dočasné odemčení
E2 – napojení na požární systém
E3 – časový spínač
Výstupy:
A1 – stav zamčeno/odemčeno
A2 – kolektivní alarm (max. 24 V / 1 A)
Klíčový spínač: europrofilová půlvložka, vačka 8 x 45°, délka 30,5 mm
Spínač je umístěn na opačné straně než směr úniku
Certifikace: v souladu s EltVTR

Obsah balení
1× řídicí terminál
1× nouzová značka
1× europrofilová půlvložka (včetně 3 klíčů)
1× návod k použití
